3D加速度计传感器是IMU的一种,IMU是InertialMeasurementUnit这是一个惯性测量单元,它包括三个传感器:加速度计、陀螺仪和磁力仪。速度、方向和重力可分别测量。
IMU包括主流封装QFN,SOP,BGA,LGA等等。我们需要分析如何匹配这类芯片的测试座:首先,我们需要了解芯片的相关情况,即芯片的特性和参数。这个芯片是一个可编程的加速度计,它的电压在电流要求上是毫安级,低功耗产品,内置温度传感和,可以检测自由落体、动态跟踪和磁极跟踪。
IMU芯片测试
该芯片的工作环境为-40~85℃,这个范围内需要外部测试。而且这个芯片没有高频要求,所以对测试座的实际要求特别低。LGA其次,对上述芯片的性能和参数进行了分析,了解到对实际电流、电压和频率没有特殊要求,因此使用常规探针进行匹配就足够了。这些基本电源必须易于匹配。
IMU芯片测试

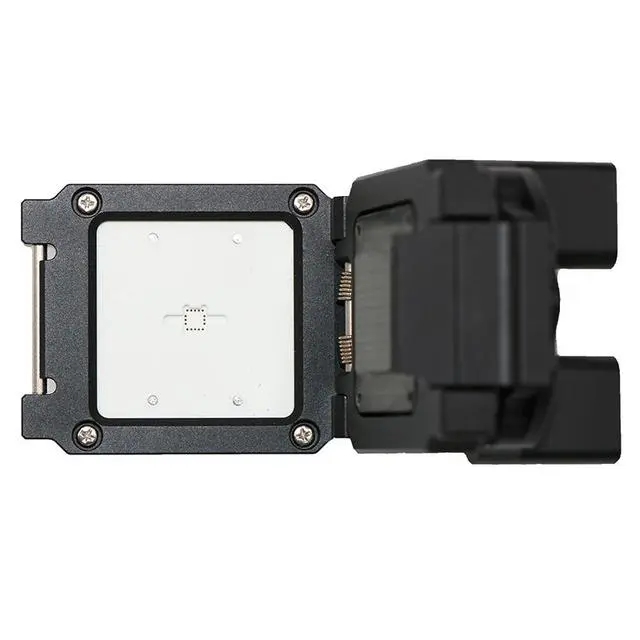

LGA16陀螺仪试验座,33D加速度计传感器的特点描述了它自己的用途XYZ温度传感器和磁性传感器也在这三个方向的速度内置。这些特点对试验座的结构设计和材料提出了很高的要求。所有的材料都需要尽可能没有磁性。同时,由于芯片的温度,需要对座椅的散热和导热性进行测试。最后,当芯片放置在测试座椅中时,芯片不能抖动,测试组的结构也不能抖动,从而避免这3D翻转或位移测试时,加速度计出现误测。
IMU芯片测试
在谷易电子传感器测试座的行业运用过程中,合金旋钮测试座椅可以很好地固定IMU在合理的范围内,避免芯片在测试过程中不必要的抖动,导致测试结果不符合预期LGA16测试座以上为本期3D如果您还想了解芯片测试座的相关知识,加速度计传感器测试座的分析。
